Wagnerovo kladívko (zvonek)
Elektrický zvonek
je malé elektrické zařízení (jednoduchý elektrický stroj) přeměňující elektrickou energii na mechanickou energii ve formě zvuku (podobně jako je tomu u bzučáku či reproduktoru). Využívá se např. v klasických telefonech, v domovních zvoncích, pro zvonění ve škole či jako výstražný signál na železničních přejezdech. Po připojení zvonku ke stejnosměrnému elektrickému zdroji začne zvonek zvonit.
Pomůcky:
Zvonek, zdroj strídavého napětí, vodiče
Zapojení:
Zapojení zvonku bude stejné jako zapojení jednoduchého obvodu, jen místo žárovky použijeme zvonek a můžeme ještě připojit zvonkový spínač.
Nákres zvonku:
Vysvětlení:
Po uzavření obvodu se periodicky velmi rychle opakují dva kroky, tato konstrukce se označuje jako Wagnerovo kladívko.
Vznik magnetického pole kolem elektromagnetu a přitažení kotvy k elektromagnetu
(Tím se zároveň přeruší obvod, elektromagnet ztratí své magnetické účinky.)
Kotva se vrátí do původní polohy
(Znovu se uzavře obvod.)
Prodloužená kmitající kotva naráží do kovového zvonku (rezonátor) a tyto nárazy způsobují zvukový efekt. Některé elektrické zvonky mají dva rezonátory, do kterých naráží palička, každý v jedné krajní poloze, a mohou mít různý rezonanční kmitočet.
Zvonek na principu Wagnerova kladívka může pracovat na stejnosměrný i střídavý proud. Jeho nevýhodou je vznik pravidelně se opakující elektrické jiskry, která způsobuje rušení a může iniciovat výbušnou směs (např. unikající plyn v bytě).

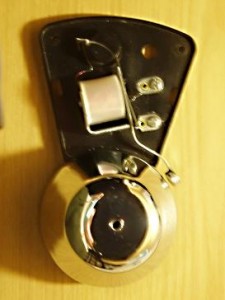

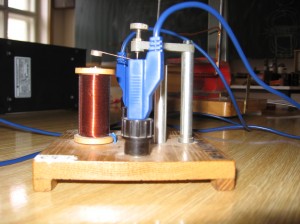

Foto:
